Rampa di lancio in traliccio


27-02-2015

 Rampa di lancio in traliccio








La rampa fin'ora usata per i nostri lanci si e' rivelata troppo corta per il vettore Stratosfera #0, percio' si e' reso necessario un ampliamento della rotaia del basamento gia' esistente.

E' stata scelta la soluzione del traliccio metallico per motivi di robustezza ed indeformabilta'.

Il traliccio e' realizzato in profilati di acciaio C40, mentre la struttura reticolare e' fatta in tondino da 3 mm elettrosaldato.

Per facilitare il trasporto e' stata frazionata in tre elementi a traliccio uniti tra di loro per mezzo di bulloni da 6 mm.

La rotaia e' in lega di alluminio, con scanalatura da 10 mm. e lunghezza totale di 6,3 metri



disegno quotato del traliccio (singolo elemento)

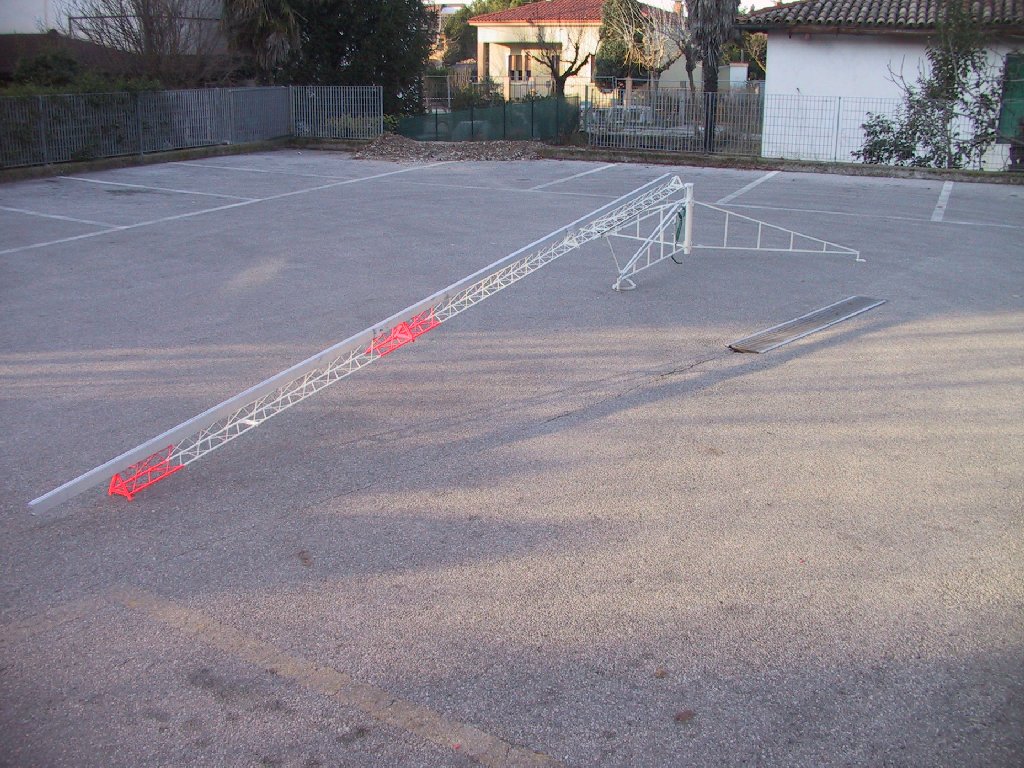

La rampa distesa





Vista d'insieme





Particolare della rotaia





Il traliccio









Vista dal basso
